CANON SLRs der 1970'er
Die Canon EF
(1973-1978)
Canon EF
ist bekannt als SLR Bajonettfassung für
Autofocus-fähige Objektive, die 1987 mit den EOS-Cameras eingeführt
wurden. Zuvor war es der Name einer semiprofessionellen
SLR-Camera, die im November 1973 in Japan auf den Markt
kam und fünf Jahre lang verkauft wurde. Der Anfangspreis
betrug 89.500 Yen mit FD 50/1,4-Objektiv; 1978 im
Sears-Katalog USA 459,99 $, in Deutschland 1200 DM, also auf
der teureren Seite der SLR-Angebote.
Die EF-Kamera kann nicht mit EF-Objektiven verwendet
werden, da sie zu ihrer Zeit das FD-Mount verwendete,
ein Außenbajonett, das von Canon zwischen 1971 und 1990
angeboten wurde und zu dem EF-Mount überhaupt nicht kompatibel
ist.
Canon EF war die erste SLR
mit Automatischer Belichtung (AE) die von
CANON angeboten wurde, als Blendenautomat ausgeführt,
meist abgekürzt als S ("shutter"), AE-S or Tv
("time value"). 1) Eingebaut
wurde ein elektromechanisch gesteuerter
Sektional-Metallverschluss mit horizontalem Schlitz des Typs COPAL
Square. Dies war das erste Mal, dass CANON einen
Schlitzverschluss von Zulieferern zukaufte, und der erste mit
vertikalem Ablauf. Wenig später wurden COPAL Verschlüsse in
SLRs recht häufig. Eine Silizium Photozelle, ebenfalls
ziemlich neuentwickelt, schneller und weit lichtempfindlicher
(EV -2 bis 18) als noch von der Konkurrenz
(Nikkormat EL) verwendete CdS-Zellen wurde verwendet für
Offenblende-mittenbetonte TTL-Messung, die mit allen FD
Objektiven funktionierte bzw. fuktioniert. Ältere FL- und
Canonflex-Objektive funktionieren mit Arbeitsblendenmessung.
Schnelle Verschlusszeiten von 1/2 bis 1/1000 S. und "B" sind
mechanisch gesteuert, langsame (1-30 S.) elektronisch. So kann
die EF auch ohne Batterien mit wenig Einschränkungen im
manuellen Modus genutzt werden. Blendenautomatik wie
Belichtungsmessung erfordern selbstverständlich Batterien (2x
PX625 oder V625U/ ohne Bedenken bezüglich Messgenauigkeit).
Die Camera hat einen großen Schalter auf der Rückseite neben
dem Suchereinblick, so vergessen Sie bitte nicht, ihn nach
Gebrauch auf "Off" zu stellen, oder die Batterien
werden leer. Bedeutender ist das große Wählrad für
Verschlusszeiten, das über die Cameraseite hinausragt, wie bei
der Leica M5 schon vorher, oder später bei der Nikon FG, mit
Auslöser in der Mitte. Auch eine Spiegelvorauslösung ist
vorhanden, aber leider kein Motoranschluss, die waren zu der
Zeit noch nicht Standard.
Ansonsten basiert das Gehäuse auf der F-1. Die Camera ist
groß und schwer (151x96x48mm and 740g) aber liegt sehr gut in
der Hand.
EF Gebrauch mit
Objektiven /FD
Für
automatische Belichtung müssen die FD Objektive
auf das grüne o or
A eingestellt
werden. Die originalen
FD-Objektive, eingeführt ab 1971 (wie auch ihre Vorgänger
FL-mount/1964 und R-mount/1959) werden nicht gedreht
beim Anbringen an die Camera, sondern gerade aufgesetzt und
mit Drehen des matt chrom glänzenden Überwurfrings verriegelt.
Dies wurde gelegentlich als langsamer im Vergleich zu
Bajonetten anderer Hersteller kritisiert, ist es aber nicht
wirklich. Das Gegenargument erscheint schlüssiger, dass
nämlich die Bajonettflächen durch den Objektivwechsel nicht
verschleissen, wodurch die exakte Distanz vom Objektiv zur
Filmebene unterschritten werden kann, und die Steigung des
Überwurfrings auch abgenutztere Objektive zuverlässig sichert,
dass diese nicht klappern. Ich persönlich mag das "alte"
System mit dem Überwurfring jedenfalls wesentlich lieber als
das newFD, das es nach 20 Jahren ab 1979
ablöste.
Eine übersichtliche (wenn auch noch unbeleuchtete)
Sucherinformation mit Belichtungsmessernadel und automatisch
eingespiegelten Blendengrenzen des aktuell verwendeten
Objektivs, jedoch ohne Nachfolgezeiger oder Warnung bei
manueller Blendeneinstellung. Das Sichtfeld umfasst 92-93% bei
0.82x Vergrößerung mit 50mm Objektiv.
Die Seriennummern beginnen bei 100,000 und enden bei etwa
424,000, was grob auf eine Stückzahl von 250.000
Cameras schließen lässt, da solche Sequenzen oft mehr oder
weniger große Lücken aufweisen - ein recht erfolgreicher Lauf,
wenngleich nicht vergleichbar mit der Nachfolgerin AE-1.
Die Produktion der
EF endete nach Vorstellung des neuen "Semi-Pro" Modells
A-1 im April 1978, aber es kann davon ausgegangen werden dass
der Verkauf schon lange vorher, nach dem Start der
funktionsreichen und viel kompakteren Mittelklasse-AE-1 1976
stark zurückging.
Bewertung der EF
Wenn Sie eine klassische, Vollmetall-SLR mit
Automatik-Funktion mögen, die sogar ohne Batterien
noch (halbwegs) fuktioniert, und sich nicht vor etwas mehr Gewicht
und Volumen fürchten, gibt es bloß eine Empfehlung, die EF.
Allerdings, wegen ihrer Namensgleichheit mit dem späteren
Objektivanschluss ist sie online etwas schwierig zu finden.
Wenn Sie statt der Automatik eine SLR mit Nachführmessung
bevorzugen, mit Offenblende im FD-Bajonett, sparen sie damit
kaum Gewicht und Größe: Die Mittelklassen FT/FTb (740g)
ist etwas gleich groß und schwer, unterliegt denselben
Beschränkungen bezüglich alter oder neuer Objektive und kostet
heutzutage dasselbe. Warum sich also mit weniger zufrieden
geben? (Es sei denn, man möchte sie unbedingt in silber. Die
EF ist nämlich immer schwarz).
Wenn Sie eher NIKON präferieren, entspricht die EF in
etwa der schweren EL. Die FE und FE-2 sind eine
Generation später, und viel leichter. Die F3 ist beinahe
"modern". Manuelle Einstellung haben die FM, FM2 oder FM2T/
Titan - alles wahre Klassiker, aber auch häufiger, und teurer.
Bei PENTAX
gibt es die "klassische" K2 oder
moderne LX.
Mit Nachführmessung ohne Automatik
empfiehlt sich die KX,
oder die kleine MX - oder ihre günstigeren, abgespeckten
Varianten KM und K1000, alle unter 600g Gewicht (die MX sogar
unter 500g).
"Chomenase" FD Objektive (Nov.
1971-1974)
Die ersten FD
Objektive hatten einen polierten, glänzend verchromten
Frontring (Filterring mit äußerem Bajonett für
Sonnenblende), der für den Anschluss der alten
Metall-Sonnenblenden vorgesehen war, die in den neueren, vorne
schwarzlackierten Frontringen Kratzer hinterlassen.
Entsprechend wird diese Serie jetzt im Nachhinein als "chrome
nose" (nicht zu verwechseln mit "chrom ring",
was den matt verchromten Überwurfring am Bajonettende aller
FD-Objektive vor 1979/newFD meint). Diese erste Serie wird als
die am besten gebaute aller FD Objektive und
vielleicht aller jemals von CANON gebauten Objektive
angesehen. Aber es sind auch die schwersten und
voluminösesten (sogar größer und schwerer als die Nikkor
Pre-AI Objektive)
- Canon FD 24 mm 1:2.8
- Canon FD 28 mm 1:3.5
- Canon FD 35 mm 1:2 (Concave)
- Canon FD 35 mm 1:3.5
- Canon FD 50 mm 1:1.4
- Canon FD 50 mm 1:1.8
- Canon FD 55 mm 1:1.2
- Canon FD 55 mm 1:1.2 AL
- Canon FD 100 mm 1:2.8
- Canon FD 135 mm 1:3.5
Meine "Chromnasen"
(oben in rot) sind laut Objektivcode zwischen Jul.'71 (code
L701) und Feb.'74 (code O200) gefertigt, das 50/1.8 (code M703
- Jul.'72) kam mit meiner EF (vielleicht lag es zwei Jahre
im Laden?). Am Objektivring haben diese keine SC (Single)
Spectra Coated - oder SSC (Multi) Super Spectra
Coated-Bezeichnungen. Die Mehrfachvergütung kam erstmals mit
dem Bau des 55/1.2 und 55/1.2 Aspherical (1971)Anm2). In der frühen Sales
Broschüre zur F-1 PUB.NO. 5367B Dated
11/1970 (S.11) wurden diese beiden als SSC und
alle übrigen FD-Objektive mit SC spezifiziert.
Von der Zeitschiene her war die "Chrome nose" Serie demnach
weitgehend ausgelaufen, als die EF auf dem Markt erschien.
Trotzdem mag ich diese Serie an der EF und sogar der AE-1. Als
nächstes würde ich die "chrome ring" FD Objektive bevorzugen,
vor der newFD mit ihren Plastik-Blendenringen. Aber
die sind immer noch besser, als was man heute von Canon
bekommt...
CANON AE-1 (Apr. 1976-1984)
Die Canon AE-1 war ein großartiges Design, das der
"CANON-Linie" gestartet durch die Canon P
(17 Jahre zuvor) folgt, und ein noch größerer Verkaufserfolg
: 5 Mio. Cameras, mehr als irgendein SLR
oder DSLR Modell vorher oder nachher.Anm.3)
Daher eine der wichtigsten Cameras für Canon, sowohl
geschäftlich wie auch von der Produktphilosophie her.
CANON war Anfang
bis Mitte der 1970'er in einigen
wirtschaftlichen Schwierigkeiten - man hatte sich in den
Produkten verzettelt, Qualitäts- und Absatzprobleme. Man
überlebte dank Taschen- und Tischrechenmaschinen. Die SLR
Cameras ab 1959 waren eine Katastrophe gewesen, Canon
hatte immer mehr Boden verloren gegen NIKON und sogar den
Newcomer PENTAX. Der große Verkaufserfolg der AE-1 erlaubte es
Canon nun, sein Angebot an FD-Objektiven und Zubehör massiv zu
erweitern und mit Pentax and Nikon wieder gleichzuziehen.
Der Preis der AE-1 betrug (Japan, April 1976 mit 50/1.4) ursprünglich
81,000 Yen, in Deutschland 730 DM mit dem 50/1.8, lag also in
der SLR-Mittelklasse. 1980 lag der Versandpreis nur des
Gehäuses bei 423,- DM (Fotoversand Würzburg,
11/80), verglichen mit 385 DM (Pentax ME-Super) oder 415
DM für eine Minolta XG-9 oder 495,- (Minolta XD-5), aber dies
waren nach der Canon AE-1 eingeführte Modelle. 1976
gab es vergleichbares nur mit der kleinen Pentax ME, als
Zeitautomat, ohne manuelle Verschlusszeiten - als
nächstgrößere Pentax Modell war die K2, in der "SemiPro"
Klasse und dementsprechend teurer - und die "Ziegelsteine" wie
Canon EF, Nikkormat EL and Minolta XE-1, auch entsprechend
teurer.
Aber mit ihrem klassischen Look und Größe, weder zu
groß, noch zu klein, war die AE-1 genau was die Leute
haben wollten.
Canon AE-1 mit
"newFD" (ab 1979) Normalobjektiv mit diesem etwas klapprigen
Plastik-Blendenring, den man daher am besten in der "A"
Stellung belässt. Ansonsten ein gut verarbeitetes Objektiv.
Canon AE-1 war die erste
multiprozessor-gesteuerte SLR der Welt. Sie braucht eine
4SR44 (6.2V) Batterie für alle Funktionen. Ohne Batterie ist
sie ein Briefbeschwerer, es geht überhaupt nichts. Beim

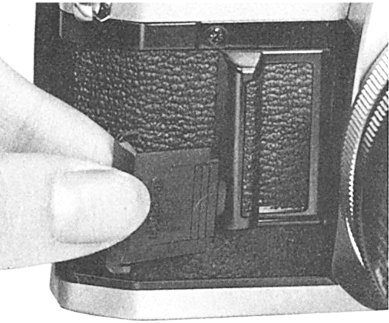

Einlegen der Batterie, Vorsicht mit der
Plastik-Batterieabdeckung und keine Gewalt anwenden, sie
bricht leicht entzwei. Die
Belichtungsmessung (EV 1-18) war Standard in
ihrer Klasse, aber um 3 Stufen weniger empfindlich als die der
EF. Dafür hatte sie
einen Motoranschluss serienmäßig ("Power Winder A2" mit 2
B/s).
Die Anzeige bestand, ähnlich wie bei der EF aus einem
Zeigerinstrument mit einer Nadel, das auf den automatischen
Blendenwert zeigte, mit Über- oder Unterbelichtungswarnung
(LED's), aber anders als bei der EF ohne Anzeige der
eingestellten Zeit! Auch bei manueller Einstellung der Blende
gab es weder einen Schleppzeiger, noch einen Hinweis auf
mögliche Über- oder Unterbelichtung. Das war ein gravierendes
Manko!
Abmessungen
und Gewicht der AE-1 waren erheblich kleiner als der EF -
141x87x47.5mm, 590g - ungefähr gleich der sehr viel
"mechanischeren" und teureren Pentax K2, ein Jahr zuvor
vorgestellt. Anders als bei Belichtungsautmaten ihrer Zeit war
kein Metallschlitzverschluss in Lamellenbauweise von Seiko
oder Copal verbaut, sondern Canon baute seine traditionell im
eigenen Haus gefertigten, horizontal ablaufenden
Stoff-Schlitzverschlüsse ein, mit relativ langsamer Synch-Zeit
(1/60s).
Im Bestreben, die Produktionskosten knapp zu halten,
gestaltete Canon die AE-1 so, dass ein nennenswerter Anteil an
Plastik verwendet werden konnte. Canon verwendete
dabei erheblichen Aufwand, die Verwendung von ABS Kunststoff
vom Look and Feel wie Metall erscheinen zu lassen und
somit zu "tarnen". Die Gehäuseoberseite aus Kunststoff wurde
metallbeschichtet. Die Bodenplatte bestand aus Metall. Der
weitgehende Einsatz von Elektronik erlaubte einfachere,
nichtmechanische Verbindungen. Fünf größere und 25 kleinere
interne Module reduzierten die Zahl der Einzelteile um über
300. Die modulare Konstruktion ermöglichte automatisierte
Produktion anstelle aufwendiger Handarbeit und reduzierte
damit Kosten. Durch den Anstieg der Arbeitskosten seit den
1970'er Jahren auch in Japan gab es keinen anderen Weg Cameras
im früheren Preislevel anzubieten, und der gesättigte SLR
Markt verlangte neue Funktionen wie
Belichtungsautomatik mit Motoranschluss zum gleichen Preis
früherer Cameras mit einfacher, manueller
Belichtungssteuerung.
So war es folgerichtig, aus der erfolgreichen AE-1 eine ganze
Produktfamilie (A-Serie) zu bauen. Entsprechendes tat
auch PENTAX mit ihrer ME-Baureihe
sowie Minolta.
- AT-1
(1976) und AV-1 (1979) waren
Einsteigermodelle, ungefähr 1/3 günstiger und funktional
abgespeckt. Die AT-1 hatte Nachführbelichtungsmessung
(Zeigerinstrument) mit CdS-Zelle; die AV-1 war ein
Zeitautomat ohne manuelle Einstellmöglichkeit, ähnlich der
Pentax ME oder Nikon EM.
- A-1 (1978)
war
das nur in schwarz erhältliche "Semi-Pro"-Model
(DM 723,- in 1980) auf dem gleichen Gehäuse basierend, aber etwas höher, mit manueller Einstellung,
Blendenautomatik, Zeit- und Programmautomatik - und einer coolen
7-Segment-Displayanzeige für Blenden und Zeiteinstellungen

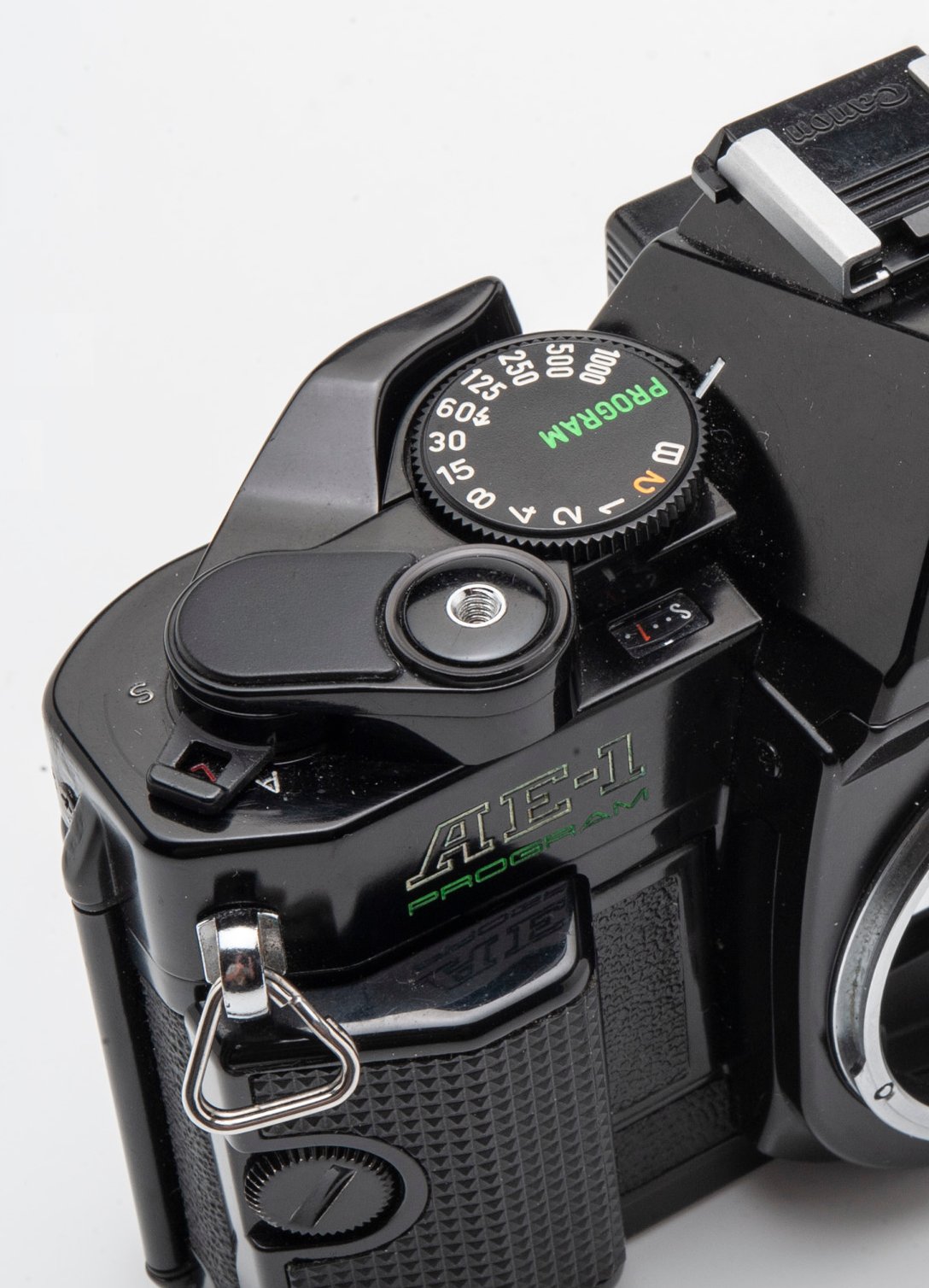

- AE-1
Program (ab April 1981) ergänzte zur Blenden- die Programmautomatik
und ersetzte die AE-1 auf längere Sicht. Sucher ähnlich
wie AE-1, nun mit LED-Reihe anstatt Zeiger. Leider wurde
das schöne große Zeitenrad der AE-1
verkleinert und anders positioniert.
- AL-1
(1982), eine schöne,
interessante SLR mit Fokus-Indikatoren (ähnlich
wie bei der Pentax ME F
aber ohne Autofocus), die ein wichtiger Schritt zur
Entwicklung von Autofocus-Cameras bei Canon war.
AE-1 Sucherbild
Bewertung der AE-1
Abgelöst wurde die Canon
A-Serie ab 1984 durch die T-Serie (T70;
1986 Topmodell T90, das die A-1 beerbte). Diese hatten jetzt
serienmäßig Programmautomatik und motorisierten Filmtransport,
und einen - nun ungetarnten - viel stärkeren Plastik-Look.Anm4) So ist die AE-1 -
trotz Plastik - die letzte CANON
Camera, die klassischen Designlinien aus den 1950'er/
1960'er Jahren folgte, als man - gleichauf mit Nikon - LEICA
und ZEISS herausgefordert hatte.
Deswegen ist die AE-1 eine klasse "vintage style" Film
SLR für Leute die (wie ich) im allgemeinen
Belichtungsautomatik schätzen -- wenn man deren skizzierte
Einschränkungen im Kopf behält, und sie nicht mit einer
Vollmetall- Semi-Pro SLR wie der Pentax K2 oder Nikon FE
verwechselt, aber aus Tugenden geringer Größe und Gewicht
Nutzen zu ziehen vermag. Wegen des großen Verschlusszeitenrads
und weil sie das Ursprungsmodell ist, bevorzuge ich dabei die
AE-1 über die AE-1 Program. Geben Sie sich nicht mit weniger
zufrieden, wie bei der AV-1 or AT-1. Und wenn sie
vielleicht denken, "mehr" Funktionen wie bei der A-1 mit ihrer kultigen '70er Jahre
Sucheranzeige a la LED-Taschenrechner sei besser, dann
vergessen Sie nicht: sie frisst auch viel Strom, schaut viel
plastikmässiger aus, und lässt die schöne, klare Linie der
Oberseite der originalen AE-1 vermissen. Außerdem quietschen
die Plastikteile der Mechanik oft beim Auslösen jämmerlich,
der sogenannte Canon Keuchhusten. Auch wenn man
den für kurze Zeit unterdrücken kann, es bleibt ein schwacher
Punkt der Mechanik und ein unschönes Gefühl bei der Benutzung.
1) Die allererste
Camera mit Belichtungsautomatik (Blendenautomatik) war die Deutsche
Zeiss-Ikon
Contaflex Super B (1962), eine Zentralverschluss-SLR
noch ohne TTL, mit Belichtungssteuerung durch eine Selenzelle (sehr
gewagt!). Die erste Schlitzverschluss SLR mit AE (S),
gleichfalls mechanisch gesteuert, war de KONICA
Autoreflex /Autorex (1965). In den frühen 1970's gab es eine
knappe Handvoll SLRs mit Zeitauitomatik (meist abgekürzt A
oder Av), so die Pentax
Electro Spotmatic/ES (1971), Nikkormat EL (1972), und Minolta
XE-1 (1974). Außer der Canon EF gab es 1973/74 keine andere SLR mit
Blendenautomatik/ AE (S)
2) Scan aus der Broschüre "Einführung in die Canon
F-1", Canon Inc., Tokyo (1972)
Link: Bedienunganleitung CANON AE-1 deutsch
3) Produktionszahlen für Japanische Cameras hat
Knippser nach der Seriennummernmethode ermittelt und kommt auf
5.73 Mio für die AE-1 und 4 Mio. für die AE-1 Program. Diese Methode
führt m.E. zu tendenziell zu hohen Zahlen, wenn, was in der
Produktion häufig die Regel ist, Seriennummernblöcke nicht voll
ausgeschöpft werden.
4) Damals (nur ungefähr 20 Jahre
alt) hörte ich auf, neue SLR Cameras zu kaufen weil sie mir nicht
mehr gefielen und ich kein Bedürfnis nach den neuen Funktionen
verspürte (und DSLRs habe ich nie gekauft oder besessen).
Bild: Canon AE-1 SLR (1976) und Canon P Rangefinder
mit 50/1.4 (1959). Beides "Mittelklasse" Cameras, 590g
leicht und mit nahezu identischen Abmessungen (unabhängig
vom AE-1 Sucherprisma, aber bei der "P" muss man sich einen
kleinen gekuppelten Belichtungsmesser auf dem Zubehörschuh mit
dazu denken, dann sind die Größen wieder gleich)
Und sehen sie, wie perfekt stilisiert und graviert der
Schriftzug des alten Canon Logos war!
back
to CANON Main page
NIKON SLRs der 1970er: FE/FM/FA-Familie
Besser als die CANON AE-1 und A-1: Der
Klassiker von Minolta, die XD-7
Pentax K-Serie: Von der ES zur K2
Pentax M-Serie: ME, MX, ME-Super, ME
F...
